Baut Struktural Hex Berat A325 vs. A490: Kekuatan Tarik vs. Sensitivitas Takik – Bagaimana Dampak Trade-Off Ini terhadap Sambungan Tipe Bantalan vs.
Pemilihan antara ASTM A325 (sekarang Grade A325 di bawah F3125) dan ASTM A490 (Grade A490 di bawah F3125) baut struktural segi enam yang berat adalah salah satu keputusan paling penting dalam desain struktur baja. Meskipun A490 menawarkan kekuatan tarik yang jauh lebih tinggi, kekuatan ini disertai dengan peningkatan sensitivitas takik dan risiko patah getas yang lebih tinggi. Pertukaran mendasar ini secara langsung menentukan kesesuaian setiap tingkat baut untuk sambungan tipe bantalan versus sambungan kritis slip. Artikel ini memberikan perbandingan komprehensif dan kerangka keputusan praktis.
1. Perbandingan Properti Inti: A325 vs. A490
Tabel berikut menyajikan perbedaan mekanis dan penerapan utama antara dua tingkatan baut struktural, yang diperoleh dari spesifikasi ASTM F3125.
| Parameter Properti | ASTM A325 (F3125 Kelas A325) | ASTM A490 (Kelas F3125 A490) |
|---|---|---|
| Kekuatan Tarik Minimum | 120 ksi (≈ 827 MPa) | 150 ksi (≈ 1.034 MPa) |
| Kekuatan Tarik Maksimum | Tidak ditentukan (minimal 120 ksi) | 173 ksi (untuk membatasi kerapuhan) |
| Kekerasan Inti (HRC) | Tidak terbatas secara spesifik (biasanya C24–C35) | C33–C38 (kontrol lebih ketat) |
| Sensitivitas Takik | Sedang – kurang rentan terhadap patah getas | Tinggi – lebih sensitif terhadap korosi tegangan dan retak hidrogen |
| Galvanisasi Hot-Dip | Diizinkan (umum digunakan) | Dilarang (risiko penggetasan dan anil hidrogen) |
| Uji Kapasitas Rotasi | Diperlukan untuk rakitan galvanis | Diperlukan untuk semua rakitan (dengan batas tegangan atas) |
| Pengujian Non-Destruktif | Biasanya tidak diperlukan | Diperlukan pemeriksaan partikel magnetik |
2. Jenis Sambungan dan Penerapan Baut
Pilihan antara tipe bantalan dan sambungan kritis slip bergantung pada persyaratan struktural untuk toleransi slip, ketahanan lelah, dan pengendalian deformasi.
- Koneksi Tipe Bantalan: Dalam desain ini, baut dikencangkan hingga kondisi "kencang" (atau dikencangkan sepenuhnya), dan gaya geser disalurkan terutama melalui kekuatan geser poros baut dan daya dukung pelat yang disambung terhadap dinding lubang. Diperkirakan akan terjadi slip sebelum poros baut menyentuh dinding lubang. Desain ini memungkinkan biaya pemasangan yang lebih rendah namun menghasilkan deformasi yang lebih besar dan tidak direkomendasikan untuk sambungan yang mengalami pembalikan beban atau kelelahan.
- Koneksi Slip-Kritis: Dalam desain ini, baut diberi pretensi penuh hingga tingkat tinggi (70% dari kekuatan tarik minimum), sehingga menghasilkan gaya penjepitan tinggi yang menghasilkan gesekan antara permukaan faying. Gaya geser disalurkan melalui gesekan ini, dan slip tidak diperbolehkan pada beban servis. Desain ini memberikan kekakuan yang lebih tinggi, ketahanan lelah yang lebih baik, dan diperlukan untuk sambungan dengan lubang yang terlalu besar atau berlubang, atau jika slip akan merugikan kinerja struktural.
Tabel di bawah ini merangkum penerapan setiap tingkatan baut pada jenis sambungan ini.
| Jenis Koneksi | Kesesuaian ASTM A325 | Kesesuaian ASTM A490 | Pertimbangan Utama |
|---|---|---|---|
| Tipe Bantalan (Ketat) | Ya – banyak digunakan | Ya – tetapi jarang digunakan karena risiko biaya dan kerapuhan | A325 lebih disukai untuk sambungan bantalan yang hemat biaya |
| Tipe Bantalan (Pretensi) | Ya – umum | Ya – dengan kontrol kualitas yang cermat | A490 memerlukan kapasitas rotasi dan pengujian MPI |
| Slip-Kritis (Tipe Gesekan) | Ya – standar untuk sebagian besar aplikasi | Ya – untuk kebutuhan beban yang sangat tinggi | Preload A490 yang lebih tinggi memberikan ketahanan slip yang lebih besar |
3. Pertukaran Kekuatan vs. Sensitivitas Takik: Dampak pada Kesesuaian Koneksi
Pertukaran inti antara kekuatan tarik dan sensitivitas takik mempunyai implikasi langsung terhadap desain sambungan.
- Untuk Sambungan Tipe Bantalan: Sambungan ini memungkinkan terjadinya slip dan bergantung pada kapasitas geser dan kekuatan bantalan baut. Karena baut tidak terkena tingkat konsentrasi tegangan siklik yang sama seperti pada sambungan kritis slip, kekuatan tarik A490 yang lebih tinggi dapat bermanfaat dalam menahan beban geser dan bantalan. Namun, sensitivitas takik A490 yang lebih tinggi berarti bahwa setiap kerusakan benang, cacat permukaan, atau ketidaksejajaran dapat lebih mudah menyebabkan patah getas. Oleh karena itu, meskipun A490 dapat digunakan pada sambungan bantalan, banyak spesifikasi yang merekomendasikan penggunaan A325 sedapat mungkin karena risiko patah getas yang lebih tinggi pada A490.
- Untuk Koneksi Slip-Kritis: Sambungan ini memerlukan gaya penjepitan yang tinggi untuk menghasilkan gesekan, yang berbanding lurus dengan beban awal baut. Baut A490, dengan kekuatan tariknya yang lebih tinggi, dapat dikencangkan ke beban awal yang lebih tinggi, sehingga memberikan ketahanan slip yang lebih besar untuk diameter baut yang sama. Namun, beban awal yang tinggi dikombinasikan dengan kekerasan A490 yang tinggi membuat baut lebih rentan terhadap retak korosi akibat tegangan dan penggetasan hidrogen. Inilah sebabnya penggunaan A490 pada sambungan slip-kritis memerlukan kontrol kualitas yang ketat, termasuk pengujian kapasitas rotasi dan inspeksi partikel magnetik (MPI) untuk mendeteksi cacat permukaan. Selain itu, baut A490 tidak dapat digalvanis dengan metode hot-dip, sehingga membatasi penggunaannya di lingkungan korosif di mana baut galvanis A325 lebih disukai.
4. Kerangka Keputusan Praktis
Berdasarkan analisis trade-off, pedoman seleksi berikut direkomendasikan:
- Lebih suka A325 Ketika: (1) Sambungannya merupakan sambungan tipe bantalan standar atau sambungan kritis slip dengan persyaratan beban sedang; (2) Galvanisasi hot-dip diperlukan untuk perlindungan korosi; (3) Sambungan terkena pembebanan dinamis atau lelah dimana sensitivitas takikan menjadi perhatian utama; (4) Biaya dan ketersediaan merupakan faktor kunci.
- Pertimbangkan A490 Ketika: (1) Sambungan memerlukan ketahanan geser atau slip yang jauh lebih tinggi daripada yang dapat disediakan oleh A325; (2) Sambungan terkena beban statis yang sangat tinggi dan tidak berada dalam lingkungan korosif; (3) Kontraktor dapat memberikan pengendalian mutu yang diperlukan (MPI, pengujian kapasitas rotasi); (4) Desain telah dievaluasi secara menyeluruh untuk mengetahui risiko patah getas.
5. Perspektif Manufaktur dan Kualitas
Untuk mencapai sifat mekanik yang konsisten untuk baut struktural memerlukan kontrol kimia material, perlakuan panas, dan pengujian yang tepat. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) adalah perusahaan milik keluarga di bawah SEA Monies Metal Co., Ltd., yang mewarisi 20 tahun pengalaman keluarga dan warisan kualitas dalam manufaktur logam. Mengandalkan kapasitas produksi dan keunggulan rantai pasokan Shengzhao Metal yang kuat, kami berspesialisasi dalam R&D, produksi, dan penjualan global produk logam berkualitas tinggi. Mengikuti upaya keluarga dalam mengejar presisi, sikap kerja yang ketat, dan komitmen jangka panjang, kami memberikan produk dan layanan yang stabil dan andal kepada pelanggan di seluruh dunia.
Memanfaatkan kemampuan R&D dan produksi pabrik yang kuat, kami berspesialisasi dalam paku keling, baut, mur, ring, pin, sekrup, dan berbagai suku cadang khusus non-standar berkekuatan tinggi. Rangkaian produk kami mencakup material termasuk baja tahan karat, baja paduan, paduan aluminium, tembaga, dan paduan khusus, memanfaatkan proses seperti cold heading, hot forging, dan permesinan CNC. Produk kami diekspor ke lebih dari 25 negara, melayani lebih dari 200 klien.
Chance & Union berkomitmen untuk secara mulus menghubungkan "Diproduksi di Tiongkok" dengan pasar internasional, memberikan pelanggan global solusi pengikatan terpadu mulai dari Penelitian dan Pengembangan hingga produksi massal melalui teknologi profesional dan kualitas luar biasa. Untuk aplikasi perbautan struktural, kami menyediakan pengencang kelas A325 dan A490 dengan sertifikat uji material lengkap dan, untuk A490, laporan inspeksi partikel magnetik yang diperlukan.
6. Pertanyaan yang Sering Diajukan (FAQ)
- Q1: Dapatkah baut A325 dan A490 digunakan secara bergantian dalam sambungan struktural?
J: Tidak. Mereka memiliki kekuatan tarik, kekerasan, dan kepekaan terhadap patah getas yang berbeda. Menggantinya tanpa merekayasa ulang sambungan dapat menyebabkan kekuatan yang tidak memadai atau kegagalan yang tidak terduga. Baut A490 memiliki persyaratan pramuat yang lebih tinggi dan prosedur kontrol kualitas yang lebih ketat. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) merekomendasikan untuk berkonsultasi dengan insinyur struktur proyek sebelum mengganti nilai baut. - Q2: Mengapa baut A490 tidak digalvanis hot-dip?
J: Baut A490 tidak dapat digalvanis dengan cara hot-dip karena dua alasan: (1) suhu rendaman seng cair melebihi suhu temper baut, sehingga berpotensi membuat baut menjadi anil dan mengurangi kekuatannya; (2) proses pengawetan yang digunakan sebelum galvanisasi memasukkan atom hidrogen ke dalam baja, yang dapat menyebabkan penggetasan hidrogen—mekanisme kegagalan tertunda yang sangat berbahaya pada baut berkekuatan tinggi. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) menawarkan baut struktural galvanis A325 sebagai alternatif tahan korosi. - Q3: Apa sebutan X dan N untuk baut struktural, dan apa kaitannya dengan jenis sambungan?
J: Penunjukan X menunjukkan bahwa ulir tidak termasuk dalam bidang geser (batang baut berada pada bidang geser), sehingga menghasilkan kapasitas geser yang lebih tinggi. Penunjukan N menunjukkan bahwa benang dapat dimasukkan dalam bidang geser. Perbedaan ini sangat penting untuk sambungan tipe bantalan, dimana kekuatan geser bergantung pada apakah beban melewati diameter shank penuh atau diameter akar ulir yang diperkecil. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) dapat memasok baut struktural dengan panjang ulir tertentu untuk memenuhi persyaratan X atau N.

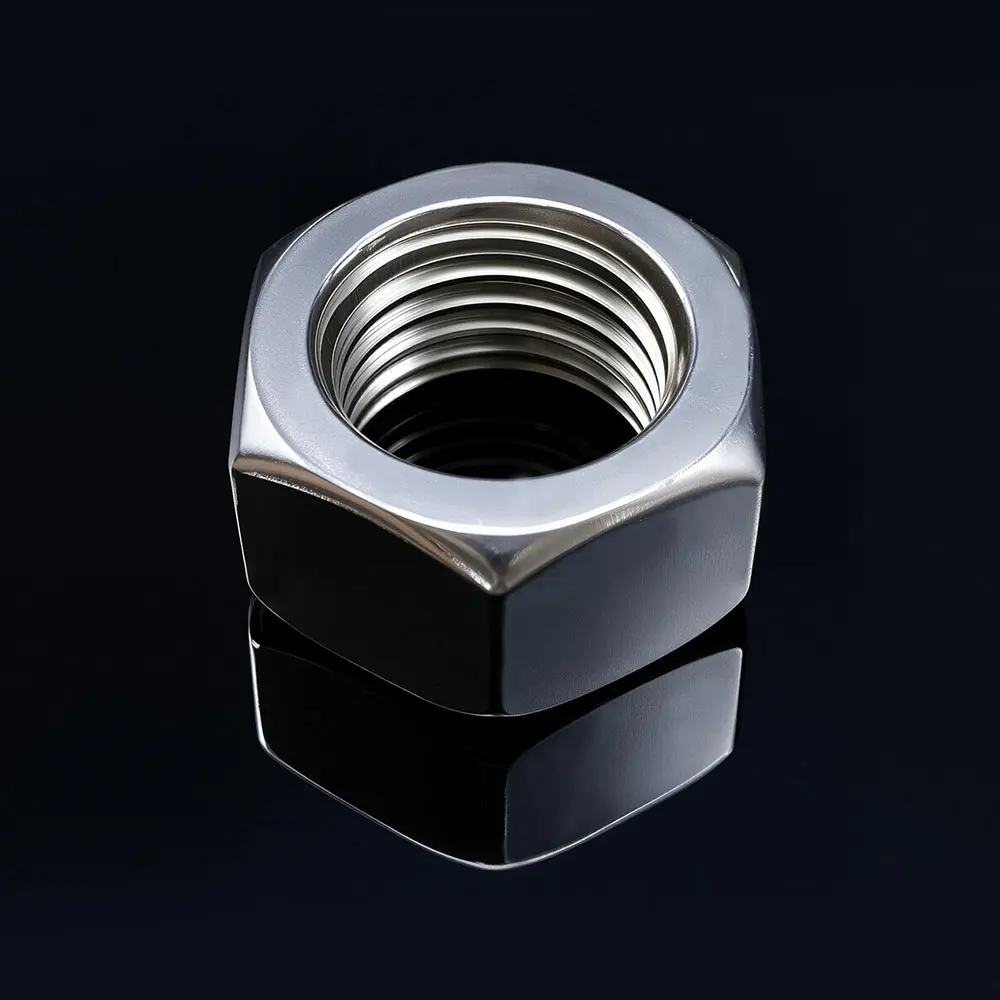

Gambar Mur Hex Baja Tahan Karat A2-70 dan A4-80: Daktilitas Tinggi atau Pemasangan Berkecepatan Tinggi Terlalu Panas?
Fenomena benang gallering (juga dikenal sebagai galling atau pengelasan dingin) adalah masalah yang terus-menerus dan mahal selama pemasangan pengencang baja tahan karat austenitik, khususnya mur hex A2-70 (304) dan A4-80 (316). Gallering ditandai dengan tersitanya benang—bahan robek dan dilas menjadi satu, seringkali membuat mur atau baut tidak dapat digunakan. Dua mekanisme penyebab yang paling sering disebutkan adalah keuletan tinggi yang melekat pada baja tahan karat austenitik dan panas berlebih lokal yang disebabkan oleh peralatan instalasi berkecepatan tinggi (misalnya, kunci pas tumbukan). Artikel ini membedah fisika setiap mekanisme, memberikan data komparatif, dan menawarkan strategi mitigasi praktis.
1. Perbandingan Mekanisme: Daktilitas Tinggi vs. Panas Berlebih Lokal
Tabel berikut membandingkan dua mekanisme utama yang berkontribusi terhadap masuknya benang mur segi enam baja tahan karat .
| Parameter | Daktilitas Tinggi (Struktur Austenitik) | Panas Berlebih Lokal (Instalasi Kecepatan Tinggi) |
|---|---|---|
| Mekanisme Fisik | Baja tahan karat austenitik mempunyai tingkat pengerasan kerja yang tinggi dan tidak memiliki lapisan oksida pelindung yang terbentuk pada baja karbon. Di bawah kontak geser, lapisan oksida pelindung terkoyak, memungkinkan permukaan logam bersentuhan dan menyatu di bawah tekanan. | Perkakas listrik berkecepatan tinggi (kunci pas atau penggerak RPM tinggi) menghasilkan panas gesekan pada antarmuka ulir. Panas melembutkan lapisan permukaan, meningkatkan koefisien gesekan dan meningkatkan keausan perekat—mempercepat proses pengikisan. |
| Bukti Utama | Galling terjadi pada instalasi yang digerakkan secara manual dan bertenaga listrik, namun frekuensi dan tingkat keparahannya jauh lebih tinggi bila perkakas listrik digunakan. Lapisan permukaan baja tahan karat austenitik yang diperkeras dengan kerja sangat rentan terhadap kerusakan karena kekuatan gesernya yang tinggi dan kurangnya lapisan pelumas pelindung. | Studi menunjukkan bahwa seiring dengan peningkatan kecepatan pemasangan, suhu permukaan juga meningkat. Menggunakan kunci pas dampak dapat menghasilkan suhu melebihi suhu rekristalisasi material, sehingga secara drastis meningkatkan kemungkinan terjadinya kerusakan. Penggunaan perkakas berkecepatan rendah atau perkakas tangan secara signifikan mengurangi kejadian yang menyakitkan. |
| Faktor yang Mempengaruhi | Permukaan akhir ulir, sudut ulir, bahan mur, dan keberadaan pelumas. Permukaan yang lebih halus dan penggunaan pelumas mengurangi kecenderungan terjadinya pengelasan dingin. | Kecepatan pemasangan, masukan torsi, dan penggunaan alat tumbukan. Preload yang lebih tinggi juga meningkatkan gaya gesekan, sehingga meningkatkan risiko panas berlebih. |
| Strategi Mitigasi | Pilih mur dengan bahan atau lapisan akhir yang berbeda (misalnya, baja tahan karat berlapis nitronik atau), atau pastikan ulirnya bersih dan terlumasi. Penggunaan senyawa anti kejang sangat efektif. | Gunakan perkakas pemasangan berkecepatan rendah (perkakas tangan atau bor berkecepatan variabel dengan RPM rendah). Hindari kunci pas benturan untuk rakitan penting. Biarkan sambungan menjadi dingin di antara gerakan pengencangan. |
2. Analisis Mekanisme: Mekanisme Mana yang Mendominasi?
Analisis rinci terhadap bukti yang ada mengungkapkan bahwa kedua mekanisme tersebut merupakan faktor yang berkontribusi, namun kepentingan relatifnya tidak sama.
- Daktilitas Tinggi adalah Akar Penyebab Utama: Baja tahan karat austenitik (kelas A2 dan A4) secara inheren rentan terhadap kerusakan karena tidak memiliki lapisan oksida permukaan pelindung yang diandalkan oleh baja karbon untuk pelumasan. Ketika permukaan benang ditekan bersama-sama di bawah beban, lapisan oksida akan rusak, dan kekuatan geser yang tinggi dari struktur austenitik menyebabkan pengelasan mikroskopis pada asperitas. Ini adalah sifat material yang mendasar—ini menjelaskan mengapa kerusakan terjadi bahkan pada perangkat yang dikencangkan dengan tangan.
- Panas Berlebih Berkecepatan Tinggi adalah Akselerator Utama: Meskipun keuletan material adalah penyebab utama, penggunaan perkakas listrik berkecepatan tinggi secara dramatis meningkatkan frekuensi dan tingkat keparahan kerusakan. Panas gesekan yang dihasilkan oleh kunci pas dapat melebihi suhu rekristalisasi baja tahan karat austenitik (kira-kira 450–600°C), sehingga melunakkan lapisan permukaan dan meningkatkan keausan perekat. Penelitian menunjukkan bahwa pemasangan yang menggunakan kunci pas dapat menimbulkan tingkat kejadian kerusakan 10–15 kali lebih tinggi dibandingkan pemasangan yang dikencangkan dengan tangan.
- Efek Sinergis: Kedua mekanisme tersebut tidak berdiri sendiri. Keuletan material yang tinggi membuatnya rentan terhadap panas gesekan yang dihasilkan oleh perkakas berkecepatan tinggi. Panas, pada gilirannya, mengurangi kekuatan material dan meningkatkan koefisien gesekan, menciptakan umpan balik positif yang mempercepat kerusakan. Efek gabungan inilah yang menyebabkan rasa sakit seringkali lebih parah pada instalasi berkecepatan tinggi dibandingkan pada instalasi berkecepatan lambat.
3. Dampak Kuantitatif Kecepatan Instalasi
Tabel berikut memberikan analisis perbandingan kejadian galling berdasarkan kecepatan pemasangan dan jenis alat.
| Metode Instalasi | RPM yang khas | Insiden Galling (Relatif) | Direkomendasikan |
|---|---|---|---|
| Perkakas Tangan (Kunci Torsi) | ~5–10 RPM | 1x (Dasar) | Ya – Lebih disukai untuk perakitan kritis |
| Bor Kecepatan Variabel (Kecepatan Rendah) | ~200–400 RPM | 3–5x | Ya – jika dilumasi dan dikontrol |
| Bor Kecepatan Variabel (Kecepatan Tinggi) | ~800–1500 RPM | 8–12x | Tidak disarankan untuk pengencang stainless |
| Kunci Pas Dampak | Variabel (torsi puncak tinggi) | 15–20x | Sangat tidak disarankan untuk mur A2/A4 |
4. Panduan Praktis untuk Mengurangi Rasa Sakit
Mengingat efek gabungan dari keuletan material dan kecepatan pemasangan, pedoman berikut direkomendasikan untuk pemasangan di lapangan:
- Selalu Gunakan Pelumas: Oleskan senyawa atau pelumas anti kejang berkualitas tinggi (misalnya gemuk berbahan dasar tembaga atau nikel) pada ulir baut sebelum memasang mur. Pelumasan mengurangi gesekan, menurunkan pembentukan panas, dan bertindak sebagai penghalang fisik antara permukaan benang.
- Gunakan Kecepatan Instalasi Lambat: Hindari kunci pas benturan untuk rakitan baja tahan karat yang penting. Gunakan perkakas tangan atau bor berkecepatan variabel yang disetel ke RPM efektif terendah. Semakin rendah kecepatannya, semakin sedikit panas yang dihasilkan pada antarmuka ulir.
- Jaga agar Thread Tetap Bersih: Kontaminan seperti kotoran, serpihan, atau pengunci benang lama dapat bersifat abrasif, menembus lapisan oksida dan menyebabkan kerusakan. Bersihkan ulir baut dan mur secara menyeluruh sebelum perakitan.
- Berikan Waktu Pendinginan: Untuk rakitan berdiameter besar atau beban awal yang tinggi, biarkan sambungan menjadi dingin di antara lintasan pengencangan untuk mencegah penumpukan panas.
- Pertimbangkan Bahan Alternatif: Untuk aplikasi di mana rasa sakit merupakan masalah yang terus-menerus, pertimbangkan untuk menggunakan kualitas baja tahan karat dengan kecenderungan rasa sakit yang lebih rendah (misalnya, Nitronic 60 atau 316 dengan lapisan khusus).
5. Perspektif Manufaktur dan Kualitas
Konsistensi bentuk benang dan permukaan akhir mur hex baja tahan karat merupakan faktor penting dalam mencegah kerusakan. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) adalah perusahaan milik keluarga di bawah SEA Monies Metal Co., Ltd., yang mewarisi 20 tahun pengalaman keluarga dan warisan kualitas dalam manufaktur logam. Mengandalkan kapasitas produksi dan keunggulan rantai pasokan Shengzhao Metal yang kuat, kami berspesialisasi dalam R&D, produksi, dan penjualan global produk logam berkualitas tinggi. Mengikuti upaya keluarga dalam mengejar presisi, sikap kerja yang ketat, dan komitmen jangka panjang, kami memberikan produk dan layanan yang stabil dan andal kepada pelanggan di seluruh dunia.
Memanfaatkan kemampuan R&D dan produksi pabrik yang kuat, kami berspesialisasi dalam paku keling, baut, mur, ring, pin, sekrup, dan berbagai suku cadang khusus non-standar berkekuatan tinggi. Rangkaian produk kami mencakup material termasuk baja tahan karat, baja paduan, paduan aluminium, tembaga, dan paduan khusus, memanfaatkan proses seperti cold heading, hot forging, dan permesinan CNC. Produk kami diekspor ke lebih dari 25 negara, melayani lebih dari 200 klien.
Chance & Union berkomitmen untuk secara mulus menghubungkan "Diproduksi di Tiongkok" dengan pasar internasional, memberikan pelanggan global solusi pengikatan terpadu mulai dari Penelitian dan Pengembangan hingga produksi massal melalui teknologi profesional dan kualitas luar biasa. Untuk mur hex baja tahan karat, kami memberikan penyelesaian benang yang halus dan dapat menawarkan perawatan permukaan tambahan (seperti pasivasi atau pelapisan) untuk mengurangi kecenderungan menyakitkan. Kami juga menyertakan panduan pemasangan pada setiap pengiriman untuk membantu mencegah kerusakan di lapangan.
6. Pertanyaan yang Sering Diajukan (FAQ)
- Q1: Dapatkah saya menggunakan kunci pas pada mur baja tahan karat A2-70 atau A4-80?
J: Hal ini sangat tidak dianjurkan. Dampak kecepatan tinggi dan torsi tinggi dari kunci pas dampak menghasilkan panas gesekan yang signifikan, sehingga secara signifikan meningkatkan risiko kerusakan. Untuk perakitan kritis, hanya perkakas tangan atau bor kecepatan variabel berkecepatan rendah yang boleh digunakan. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) merekomendasikan penggunaan kunci momen dengan kecepatan terkontrol untuk semua instalasi baja tahan karat. - Q2: Apakah permukaan benang mempengaruhi kecenderungan menyakitkan?
J: Ya. Permukaan benang yang lebih halus (misalnya benang yang digulung daripada benang yang dipotong) memiliki koefisien gesekan yang lebih rendah dan kecenderungan yang lebih kecil untuk menimbulkan luka. Benang yang digulung juga memiliki profil permukaan yang lebih konsisten. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) menggunakan proses cold heading dan thread rolling untuk menghasilkan mur baja tahan karat dengan permukaan akhir yang unggul, sehingga mengurangi risiko kerusakan. - Q3: Pelumas apa yang terbaik untuk mencegah rasa sakit pada mur baja tahan karat?
J: Senyawa anti kejang berbahan dasar tembaga atau nikel sangat efektif. Pelumas ini mengandung partikel logam halus yang bertindak sebagai penghalang pelumas padat, mencegah kontak logam-ke-logam. Mereka juga efektif pada suhu tinggi. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) dapat memberikan panduan perakitan dan, dalam beberapa kasus, menyediakan mur dengan lapisan pelumas yang sudah diaplikasikan sebelumnya.
