Mur Kepala Flange vs. Mur Hex Standar dengan Washer: Mengukur Perbedaan Distribusi Tegangan Bantalan dan Ketahanan Penanaman

Di bawah preload tinggi, pilihan antara a mur kepala flensa dan mur segi enam standar dengan ring datar secara signifikan mempengaruhi kinerja sambungan. Meskipun kedua konfigurasi bertujuan untuk meningkatkan area bantalan dan mengurangi tegangan permukaan, data eksperimen menunjukkan perbedaan besar dalam cara keduanya mendistribusikan tekanan dan menahan penempelan ke dalam material sambungan.

1. Perbandingan Stres Kontak: Data Terkuantifikasi

Tabel berikut menyajikan data tegangan kontak untuk mur kepala flensa, mur segi enam biasa, dan mur segi enam dengan ring, diukur pada kondisi pramuat yang sama (75% dari beban bukti).

Sumber data: Pengukuran tegangan kontak dari studi desain sambungan baut.

Untuk pengikat Kelas 10,9 M16, mur kepala flensa menghasilkan tegangan kontak sekitar 39,9 ksi, dibandingkan dengan 94,3 ksi untuk mur segi enam biasa—pengurangan sebesar 57,7%. Mur hex dengan washer mencapai 33,4 ksi, mewakili pengurangan 64,6% dari mur hex biasa. Untuk pengencang Kelas 12,9 M22 berkekuatan lebih tinggi, mur segi enam biasa menghasilkan 131 ksi, sedangkan konfigurasi washer menguranginya menjadi 50,8 ksi, pengurangan sebesar 61,2%.

2. Distribusi Tegangan Bantalan: Perbedaan Profil Tekanan

Pengurangan tegangan puncak dari mesin cuci datar, meskipun signifikan, tidak mencapai tingkat yang diperkirakan hanya berdasarkan bidang kontak. Pengujian pada pengencang 1/2"-13 pada 80% beban bukti menunjukkan bahwa mesin cuci datar yang diperkeras mengurangi tekanan puncak sekitar 50%, sementara pengikat kepala flensa memberikan distribusi beban yang lebih bergantung pada geometri pengikat individu.

Pengukuran area kontak menggunakan film penunjuk tekanan telah mengungkapkan bahwa area kontak di bawah kepala flensa dapat bervariasi dari permukaan penuh hingga pita sempit pada OD flensa, atau cincin di dekat lubang jarak. Variasi ini disebabkan oleh lancipnya flensa dan kekakuan badan mur. Untuk mur hex dengan ring, ring datar standar tidak mencapai pengurangan tegangan penuh seperti yang diprediksi oleh diameter luarnya karena ring tidak cukup tebal untuk mendistribusikan beban ke OD-nya secara merata. Mesin cuci yang lebih tebal lebih efektif dalam mendistribusikan beban dan mengurangi tekanan pada mesin cuci dan bagian sambungan.

3. Resistensi Penanaman: Mencegah Kehilangan Preload

Embedment adalah leleh atau kompresi lokal material sambungan di bawah permukaan bantalan mur. Ini adalah penyebab utama hilangnya preload dini setelah pengetatan. Mur kepala flensa dan mur segi enam dengan washer mengurangi penanaman dengan menurunkan tegangan kontak pada permukaan bantalan.

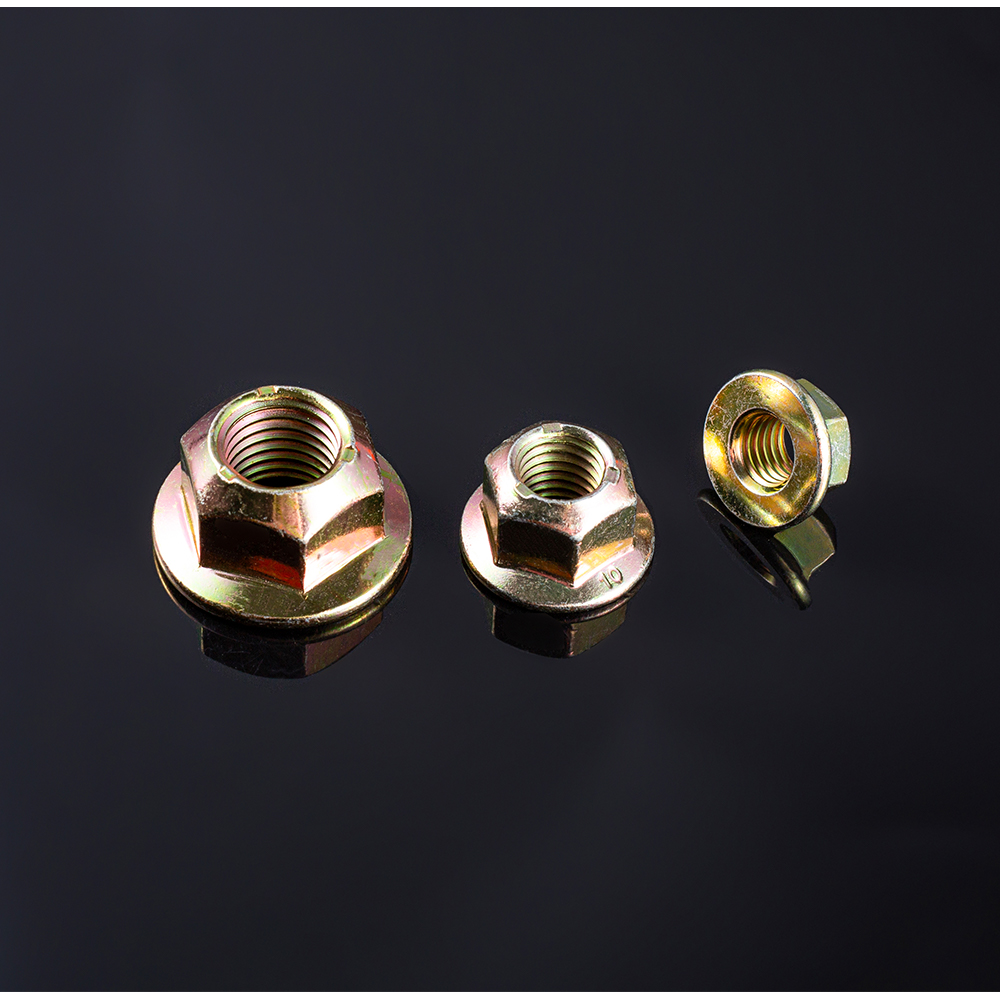

• Mur Kepala Flange: Flensa terintegrasi menyediakan area bantalan yang lebih besar yang mendistribusikan tekanan ke zona yang lebih luas. Hal ini mengurangi risiko mur menempel pada bahan yang lebih lembut seperti aluminium, baja lembaran tipis, atau permukaan berlapis . Flensa juga mencegah kerusakan permukaan dan mengurangi risiko mur tertarik menembus material sambungan.
• Kacang Hex dengan Mesin Cuci yang Dikeraskan: Mesin cuci pengerasan yang ditentukan dengan benar dapat meningkatkan beban paking atau sambungan sebesar 30-50% dibandingkan tanpa mesin cuci, dengan mencegah penyematan dan mendistribusikan beban secara lebih merata. Ini mengkompensasi kondisi permukaan yang tidak teratur dan mengurangi gesekan pada permukaan bantalan.

4. Pertimbangan Kinerja Tambahan

• Hubungan Torsi-Ketegangan: Jari-jari bidang kontak mempengaruhi torsi yang diperlukan untuk menghasilkan beban awal tertentu. Ketika kontak terjadi pada diameter luar flensa, momen resistansi lebih tinggi, dan untuk torsi masukan yang sama, tegangan baut yang dihasilkan lebih sedikit. Pengujian telah menunjukkan bahwa perbedaan antara kontak diameter dalam dan diameter luar dapat mengurangi tegangan sebesar 10-15%.

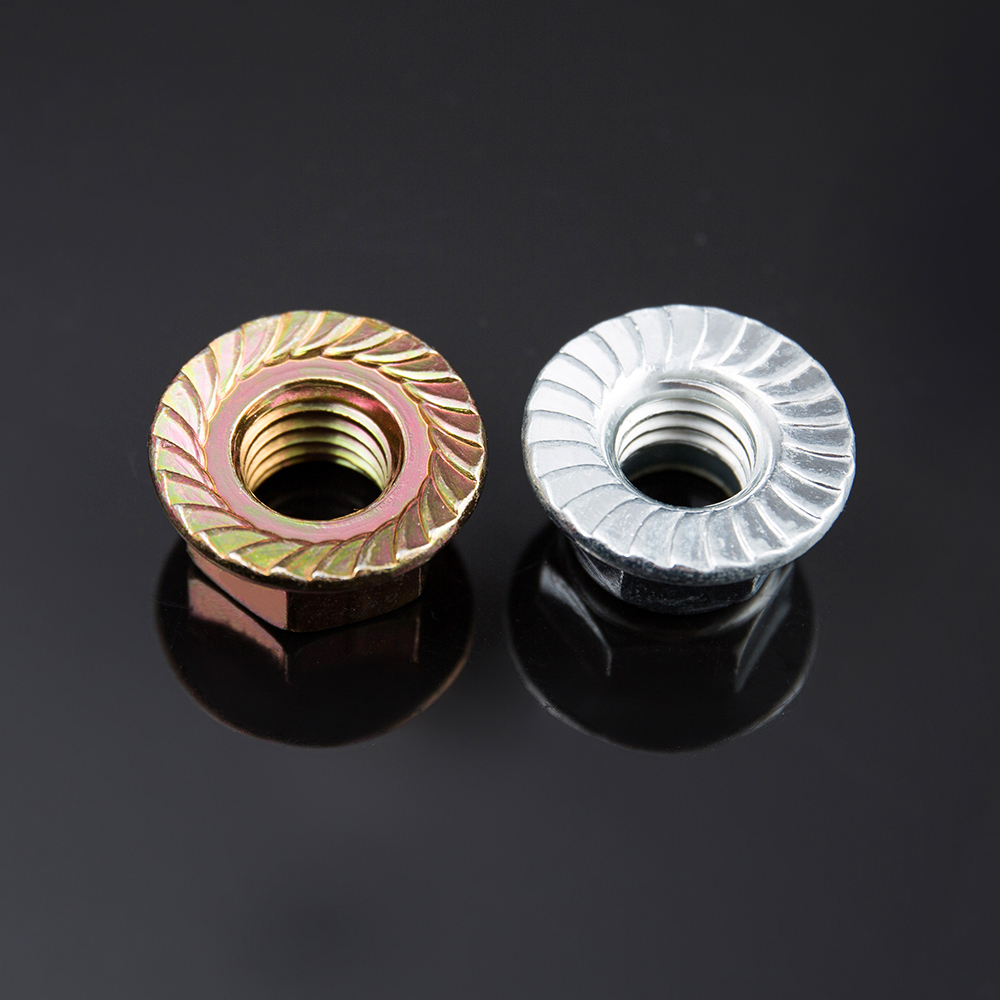

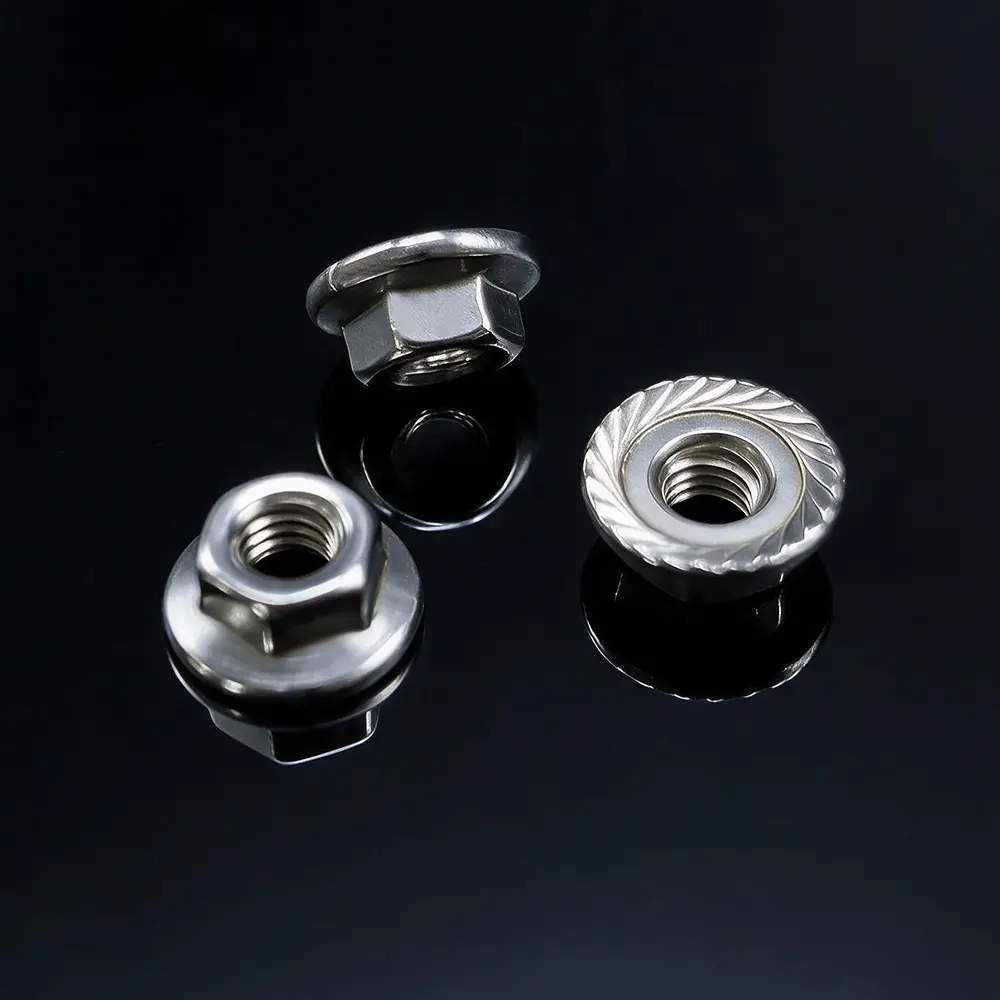

• Kinerja Anti-Getaran: Mur flensa bergerigi (sering disebut mur jagoan) menggabungkan gigi pada permukaan bantalan yang menggigit permukaan perkawinan, memberikan tindakan penguncian mekanis yang tahan terhadap kelonggaran akibat getaran. Mur flensa halus tidak memberikan efek penguncian ini.
• Kerusakan Permukaan: Mur flensa bergerigi dapat merusak permukaan yang dicat, dianodisasi, atau lunak. Untuk aplikasi jadi atau kosmetik, lebih disukai mur flensa halus atau mur segi enam standar dengan ring.

5. Perspektif Manufaktur dan Kualitas

Geometri flensa yang konsisten dan toleransi manufaktur yang terkontrol sangat penting untuk mencapai manfaat distribusi beban mur kepala flensa. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) adalah perusahaan milik keluarga di bawah SEA Monies Metal Co., Ltd., yang mewarisi 20 tahun pengalaman keluarga dan warisan kualitas dalam manufaktur logam. Mengandalkan kapasitas produksi dan keunggulan rantai pasokan Shengzhao Metal yang kuat, kami berspesialisasi dalam R&D, produksi, dan penjualan global produk logam berkualitas tinggi. Mengikuti upaya keluarga dalam mengejar presisi, sikap kerja yang ketat, dan komitmen jangka panjang, kami memberikan produk dan layanan yang stabil dan andal kepada pelanggan di seluruh dunia.

Memanfaatkan kemampuan R&D dan produksi pabrik yang kuat, kami berspesialisasi dalam paku keling, baut, mur, ring, pin, sekrup, dan berbagai suku cadang khusus non-standar berkekuatan tinggi. Rangkaian produk kami mencakup material termasuk baja tahan karat, baja paduan, paduan aluminium, tembaga, dan paduan khusus, memanfaatkan proses seperti cold heading, hot forging, dan permesinan CNC. Produk kami diekspor ke lebih dari 25 negara, melayani lebih dari 200 klien.

Chance & Union berkomitmen untuk secara mulus menghubungkan "Diproduksi di Tiongkok" dengan pasar internasional, memberikan pelanggan global solusi pengikatan terpadu mulai dari Penelitian dan Pengembangan hingga produksi massal melalui teknologi profesional dan kualitas luar biasa.

6. Pertanyaan yang Sering Diajukan (FAQ)

• Q1: Apakah mur kepala flensa sepenuhnya menggantikan kebutuhan akan mesin cuci yang diperkeras?
  J: Pada sebagian besar aplikasi, ya, karena flensa memberikan area bantalan yang lebih besar dan mendistribusikan beban secara efektif. Namun, untuk material yang sangat lunak, lubang berlubang, atau permukaan sambungan tidak beraturan, mesin cuci yang diperkeras mungkin masih diperlukan untuk mencegah melekatnya dan memastikan distribusi beban yang seragam. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) dapat merekomendasikan konfigurasi yang sesuai berdasarkan desain dan material sambungan spesifik Anda.
• Q2: Mengapa data tegangan kontak menunjukkan mur segi enam dengan mesin cuci berkinerja lebih baik daripada mur kepala flensa untuk beberapa ukuran?
  A: Data mencerminkan tegangan kontak pada permukaan bantalan. Mesin cuci yang diperkeras dengan ukuran yang tepat terkadang dapat mendistribusikan beban lebih efektif daripada flensa mur, terutama jika geometri flensa tidak menghasilkan kontak seluruh permukaan. Mesin cuci datar standar, bila digunakan dengan baut, telah diamati mendistribusikan tegangan lebih seragam daripada flensa dalam pengujian tertentu. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) dapat memberikan rekomendasi spesifik dan data produk untuk aplikasi Anda.
• Q3: Apa perbedaan kinerja utama antara mur flensa bergerigi dan mur flensa halus?
  A: Mur flensa bergerigi memberikan tindakan penguncian mekanis dengan menggigit permukaan perkawinan, yang tahan terhadap kendor akibat getaran. Mur flensa halus mendistribusikan beban tanpa menandai permukaan dan digunakan jika permukaan akhir harus dipertahankan. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) menawarkan kedua jenis tersebut dan dapat memberi saran tentang pilihan terbaik untuk kondisi perakitan Anda.

DIN 6923 Flange Nut vs. DIN 934 Hex Nut dengan Washer: Bagaimana Diameter Flange dan Toleransi Run-out Mempengaruhi Retensi Preload melalui Stres Kontak dan Resistensi Penanaman?

Seleksi antara a Mur flensa DIN 6923 dan mur segi enam DIN 934 dengan ring terpisah merupakan keputusan penting dalam desain sambungan baut. Meskipun kedua konfigurasi bertujuan untuk mendistribusikan tegangan bantalan dan menahan penanaman, perbedaan geometrik dan toleransinya menyebabkan perbedaan yang dapat diukur dalam distribusi tegangan kontak dan, akibatnya, retensi beban awal. Artikel ini membahas bagaimana diameter luar flensa (dw) dan toleransi run-out mur DIN 6923 diterjemahkan ke dalam perilaku mekanis yang berbeda.

1. Perbandingan Dimensi: Mur Flange DIN 6923 vs. Mur Hex DIN 934 dengan Washer

Flensa terintegrasi pada mur DIN 6923 memberikan geometri permukaan bantalan yang jelas dan konsisten. Sebaliknya, mur DIN 934 mengandalkan mesin cuci terpisah, sehingga memberikan toleransi tambahan dan variabilitas perakitan. Tabel berikut membandingkan dimensi permukaan bantalan utama untuk ukuran M10 dan M16.

Sumber data: dimensi DIN 6923 dari Westfield Fasteners.

2. Distribusi Stres Kontak: Apa yang Ditunjukkan Penelitian

Penelitian eksperimental dan FEM telah mengungkapkan karakteristik penting dari distribusi tekanan bantalan di bawah mur flensa.

• Distribusi Radial Tidak Seragam: Eksperimen fotoelastik tiga dimensi menunjukkan bahwa distribusi tekanan pada permukaan bantalan mur flensa heksagonal tidak seragam. Tekanan terkonsentrasi di bagian dalam flensa, sedangkan tekanan di bagian luar berkurang hingga hampir nol. Ini berarti area penahan beban efektif lebih kecil dari area sayap penuh yang disarankan.
• Distribusi Asimetris: Penelitian yang sama menunjukkan bahwa distribusi tegangan pada sambungan baut dan distribusi tekanan pada permukaan bantalan mur flensa adalah asimetris secara aksial, sesuai dengan bentuk asimetris bagian berulir. Asimetri ini berkontribusi pada mekanisme pelonggaran.
• Efek Geometri Flange: Analisis FEM elasto-plastik telah mengkonfirmasi bahwa ketebalan flensa dan sudut kemiringan flensa secara substansial mempengaruhi distribusi tegangan kontak dan set permanen (penanaman) pada permukaan bantalan. Geometri flensa yang dirancang dengan baik dapat mengurangi konsentrasi tegangan pada tepi bagian dalam.

Untuk mur segi enam standar dengan washer, tekanan kontaknya juga tidak seragam, namun keberadaan washer terpisah menimbulkan variabel tambahan: washer mungkin tidak berada di tengah dengan sempurna, dan deformasi akibat beban dapat memengaruhi profil tekanan.

3. Retensi Penyematan dan Pramuat

Penyisipan—deformasi plastis lokal pada permukaan bantalan di bawah mur atau washer—merupakan penyebab utama hilangnya beban awal setelah pengencangan.

• DIN 6923 Mur Flange: Area bantalan yang lebih besar pada mur flensa mengurangi tegangan kontak untuk beban awal tertentu, sehingga mengurangi kedalaman penanaman. Namun, karena tekanan terkonsentrasi di dekat tepi bagian dalam flensa, pengurangan tegangan lebih kecil dari perhitungan rasio luas sederhana. Penggunaan flensa bergerigi (dengan gigi) dapat meningkatkan penguncian dengan menggigit permukaan perkawinan, namun hal ini juga meningkatkan kerusakan permukaan dan dapat mengurangi penggunaan kembali sambungan.
• DIN 934 Mur Hex dengan Mesin Cuci: Mesin cuci pengerasan yang ditentukan dengan benar dapat meningkatkan beban sambungan sebesar 30-50% dibandingkan tanpa mesin cuci, dengan mencegah penyematan dan mendistribusikan beban secara lebih merata. Namun, efektivitasnya bergantung pada kekerasan, ketebalan, dan kesejajaran mesin cuci. Mesin cuci yang terlalu tipis tidak akan mendistribusikan beban ke OD-nya, sehingga menghilangkan beberapa manfaatnya.

4. Perspektif Manufaktur dan Kualitas

Geometri flensa yang konsisten dan toleransi manufaktur yang terkontrol sangat penting untuk mencapai manfaat distribusi beban mur kepala flensa. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) adalah perusahaan milik keluarga di bawah SEA Monies Metal Co., Ltd., yang mewarisi 20 tahun pengalaman keluarga dan warisan kualitas dalam manufaktur logam. Mengandalkan kapasitas produksi dan keunggulan rantai pasokan Shengzhao Metal yang kuat, kami berspesialisasi dalam R&D, produksi, dan penjualan global produk logam berkualitas tinggi. Mengikuti upaya keluarga dalam mengejar presisi, sikap kerja yang ketat, dan komitmen jangka panjang, kami memberikan produk dan layanan yang stabil dan andal kepada pelanggan di seluruh dunia.

Memanfaatkan kemampuan R&D dan produksi pabrik yang kuat, kami berspesialisasi dalam paku keling, baut, mur, ring, pin, sekrup, dan berbagai suku cadang khusus non-standar berkekuatan tinggi. Rangkaian produk kami mencakup material termasuk baja tahan karat, baja paduan, paduan aluminium, tembaga, dan paduan khusus, memanfaatkan proses seperti cold heading, hot forging, dan permesinan CNC. Produk kami diekspor ke lebih dari 25 negara, melayani lebih dari 200 klien.

Chance & Union berkomitmen untuk secara mulus menghubungkan "Diproduksi di Tiongkok" dengan pasar internasional, memberikan pelanggan global solusi pengikatan terpadu mulai dari Penelitian dan Pengembangan hingga produksi massal melalui teknologi profesional dan kualitas luar biasa.

5. Pertanyaan yang Sering Diajukan (FAQ)

• Q1: Apakah mur flensa DIN 6923 sepenuhnya menggantikan kebutuhan akan mesin cuci yang diperkeras?
  J: Ya, di sebagian besar aplikasi. Flensa integral memberikan permukaan bantalan yang lebih besar dan mendistribusikan beban secara efektif. Namun, untuk material yang sangat lunak, lubang berlubang, atau permukaan sambungan tidak beraturan, mesin cuci yang diperkeras mungkin masih diperlukan untuk mencegah menempel dan memastikan distribusi beban yang seragam. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) dapat merekomendasikan konfigurasi yang sesuai berdasarkan desain dan material sambungan spesifik Anda.
• Q2: Mengapa tegangan kontak di bawah mur flensa tidak terdistribusi secara merata ke seluruh flensa?
  A: Eksperimen fotoelastik menunjukkan bahwa tekanan terkonsentrasi pada bagian dalam flensa, sedangkan tekanan pada bagian luar dikurangi hingga mendekati nol. Hal ini disebabkan oleh kekakuan badan mur dan geometri flensa. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) memastikan geometri flensa yang presisi untuk mengoptimalkan distribusi beban.
• Q3: Apa pengaruh sudut kemiringan flensa terhadap retensi beban awal?
  A: Analisis FEM elasto-plastik menunjukkan bahwa sudut kemiringan flensa sangat mempengaruhi distribusi tegangan kontak dan himpunan permanen pada permukaan bantalan. Sudut kemiringan flensa yang dioptimalkan membantu mendistribusikan beban secara lebih seragam, mengurangi konsentrasi tegangan dan pengikatan terkait yang menyebabkan hilangnya beban awal. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) dapat memberikan panduan tentang geometri flensa yang optimal untuk aplikasi spesifik Anda.
