Mencegah Pengupasan Benang pada Sambungan Struktural: Kontrol Sinergis terhadap Beban Bukti dan Kekerasan untuk Mur DH Grade ASTM A563 dengan Baut ASTM A490
Pada sambungan baja struktural, integritas sambungan baut bergantung pada prinsip dasar: mur setidaknya harus sekuat baut. Untuk baut ASTM A490 kekuatan tinggi (kekuatan tarik minimum 150 ksi), mur kawin yang ditentukan adalah ASTM A563 Kelas DH. Mur yang tidak cocok atau kualitasnya lebih rendah menciptakan "mata rantai lemah" di mana ulir mur dapat terkelupas sebelum baut mencapai kapasitas beban penuhnya—mode kegagalan tersembunyi yang dapat menyebabkan kegagalan sambungan yang sangat parah. Artikel ini menjelaskan bagaimana kontrol sinergis dari beban bukti dan kekerasan memastikan bahwa pengupasan benang tidak terjadi.
1. Pencocokan Kekuatan: Prinsip Inti
Pemilihan jenis mur yang tepat adalah garis pertahanan pertama terhadap pengupasan benang. Baut ASTM A490 adalah salah satu baut struktural berkekuatan tertinggi yang tersedia, dan memerlukan mur dengan kekuatan yang sepadan.
| Kelas Baut | Kekuatan Tarik Minimum | Kacang yang Direkomendasikan (Biasa) | Stres Beban Tahan Mur |
|---|---|---|---|
| ASTM A490 (Tipe 1) | 150.000 psi | ASTM A563 Kelas DH | 175.000 psi |
| ASTM A490 (Galvanis) | 150.000 psi | ASTM A563 Kelas DH (Dilumasi) | 150.000 psi |
| ASTM A490 (Tipe 3, Pelapukan) | 150.000 psi | ASTM A563 Kelas DH3 | 175.000 psi |
2. Bukti Beban: Jaminan Kuantitatif Terhadap Pengupasan
Beban pembuktian adalah beban tarik aksial tertentu yang harus ditahan oleh mur tanpa pengupasan ulir atau deformasi permanen. Untuk mur ASTM A563 Grade DH, tegangan beban bukti adalah 175.000 psi untuk mur polos (tidak dilapisi).
- Maksud Desain: Beban tahan mur melebihi kekuatan tarik minimum baut (150.000 psi untuk A490). Hal ini memastikan bahwa di bawah beban desain baut, mur tidak akan terkelupas. Jika mur dengan kualitas lebih rendah (misalnya, Grade C) digunakan, beban penahan mur akan lebih rendah, sehingga menimbulkan risiko kegagalan ulir mur sebelum baut mencapai kapasitas yang ditentukan.
- Pengencang Dilapisi: Untuk rakitan struktur galvanis hot-dip, tegangan beban bukti untuk mur Grade DH dikurangi hingga 150.000 psi. Pengurangan ini menyebabkan perubahan dimensi dan efek gesekan pada lapisan seng. Mur DH galvanis juga perlu dilumasi untuk meminimalkan kerusakan selama perakitan.
3. Kekerasan: Perlindungan Tingkat Material
Kekerasan (Rockwell C, HRC) adalah parameter kontrol kritis kedua. Ini memastikan bahwa material mur memiliki kekuatan dan keuletan yang diperlukan untuk menahan deformasi akibat beban. Mur ASTM A563 Grade DH dipadamkan dan ditempa untuk mencapai kisaran kekerasan yang ditentukan.
| Kelas Kacang | Rentang Kekerasan (HRC) | Tujuan |
|---|---|---|
| ASTM A563 Kelas DH | C24 – C38 | Memastikan kekuatan yang cukup untuk memenuhi beban tahan, sekaligus menjaga keuletan yang cukup untuk menghindari patah getas. |
| ASTM A563 Kelas C | B78 – C38 | Kekerasan minimum lebih rendah; cocok untuk baut A325 tetapi tidak cukup untuk A490. |
- Kekuatan dan Daktilitas yang Memadai: Kekerasan minimum C24 memastikan mur memiliki kekuatan material untuk memenuhi beban pembuktiannya. Kekerasan maksimum C38 mencegah mur menjadi terlalu rapuh, yang dapat menyebabkan patah akibat pembebanan kejut atau selama pemasangan.
- Kompatibilitas dengan Kekerasan Baut: Baut ASTM A490 memiliki rentang kekerasan C33–C38. Kisaran kekerasan mur Grade DH (C24–C38) dirancang agar kompatibel, memastikan bahwa di bawah beban, ulir kedua komponen berubah bentuk dengan cara yang dapat diprediksi dan terkendali, sehingga mengurangi risiko ulir rusak atau terkelupas.
4. Efek Sinergis: Bukti Beban dan Kekerasan Bekerja Sama
Pembuktian beban dan kekerasan bukanlah persyaratan independen; keduanya merupakan dua sisi dari mata uang teknik yang sama. Uji bukti beban memverifikasi bahwa rakitan mur dapat menahan beban yang ditentukan tanpa kegagalan. Uji kekerasan memastikan bahwa struktur mikro material telah diberi perlakuan panas dengan benar untuk memberikan kekuatan yang diperlukan untuk beban pembuktian tersebut. Mur secara teoritis dapat memenuhi persyaratan beban bukti dengan bahan yang terlalu keras (rapuh) atau terlalu lunak (rentan terhadap deformasi), namun kisaran kekerasan memastikan bahwa mur memiliki kekuatan dan keuletan yang diperlukan untuk layanan jangka panjang yang andal.
5. Perspektif Manufaktur dan Kualitas

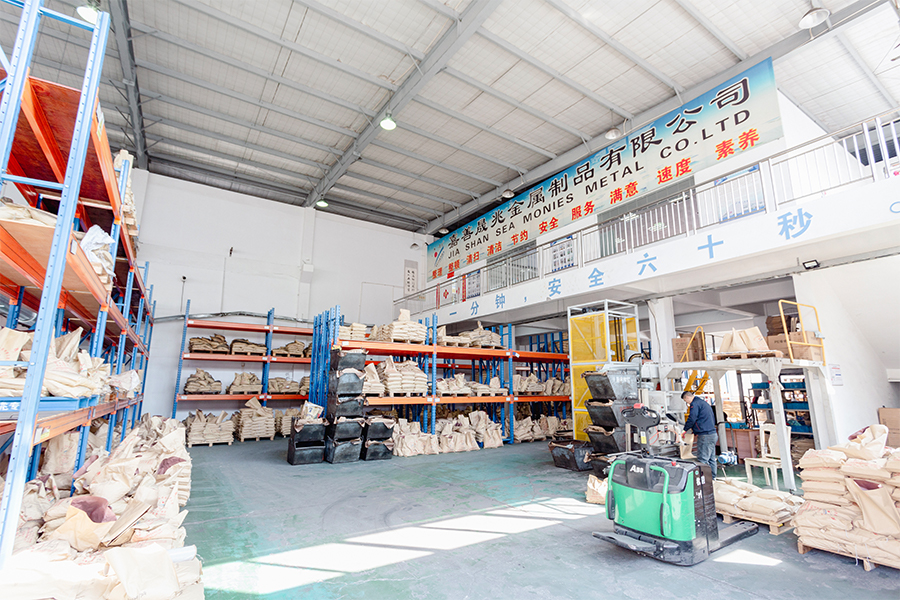

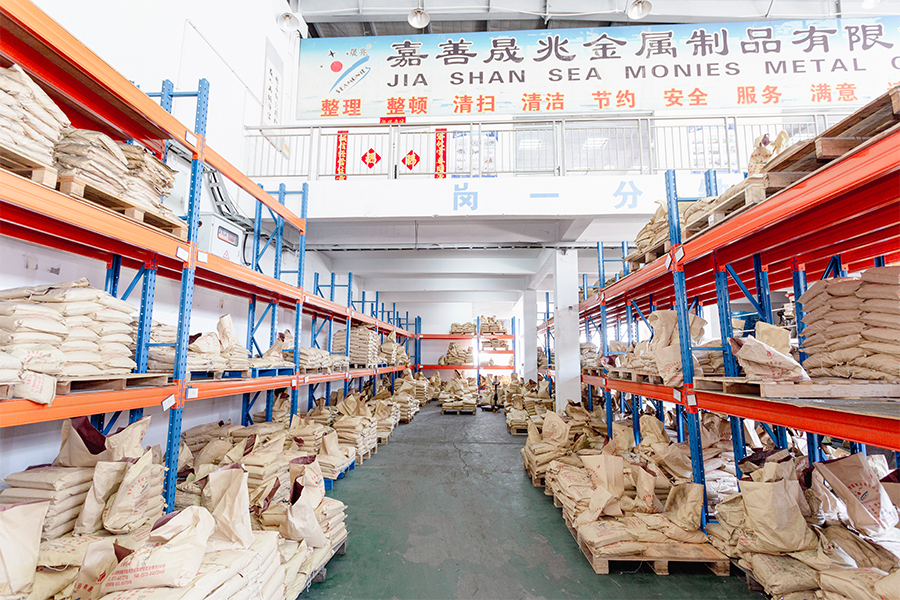

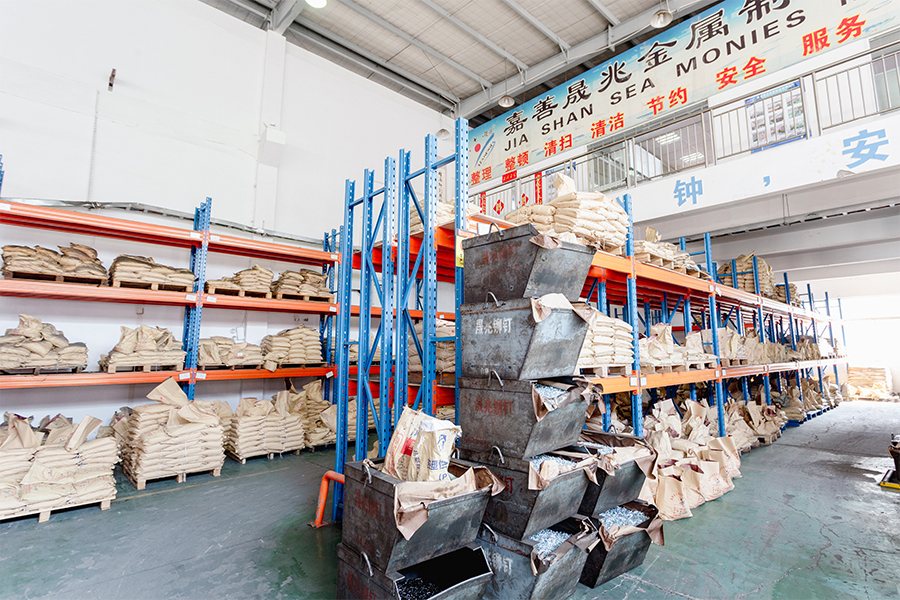

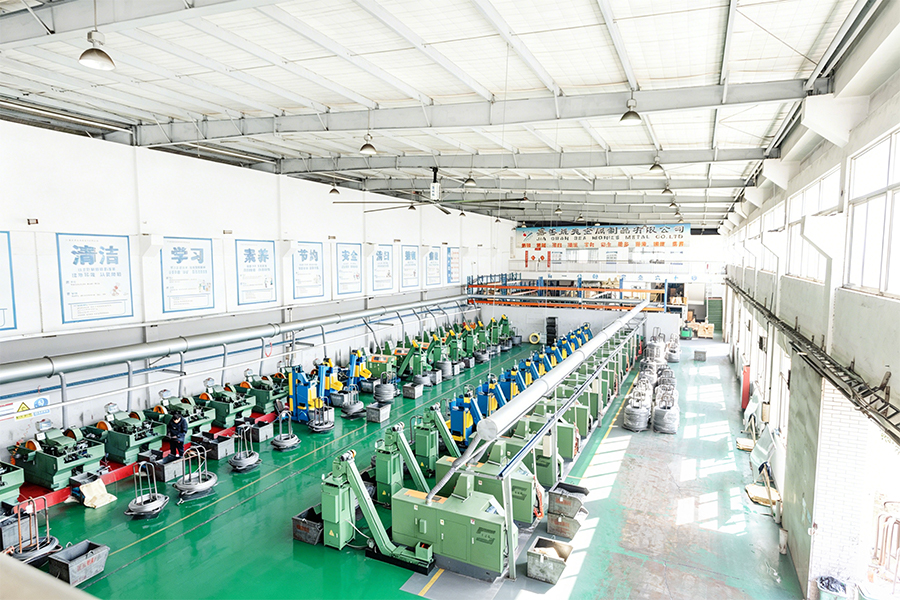

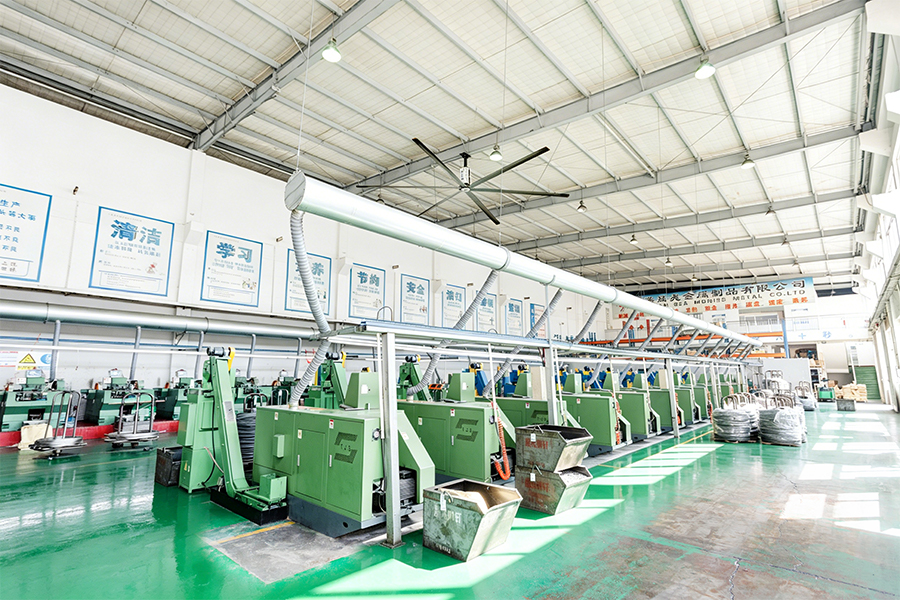

Pencapaian spesifikasi beban bukti dan kekerasan yang konsisten memerlukan kontrol yang tepat terhadap pemilihan material, perlakuan panas, dan proses manufaktur. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) adalah perusahaan milik keluarga di bawah SEA Monies Metal Co., Ltd., yang mewarisi 20 tahun pengalaman keluarga dan warisan kualitas dalam manufaktur logam. Mengandalkan kapasitas produksi dan keunggulan rantai pasokan Shengzhao Metal yang kuat, kami berspesialisasi dalam R&D, produksi, dan penjualan global produk logam berkualitas tinggi. Mengikuti upaya keluarga dalam mengejar presisi, sikap kerja yang ketat, dan komitmen jangka panjang, kami memberikan produk dan layanan yang stabil dan andal kepada pelanggan di seluruh dunia.

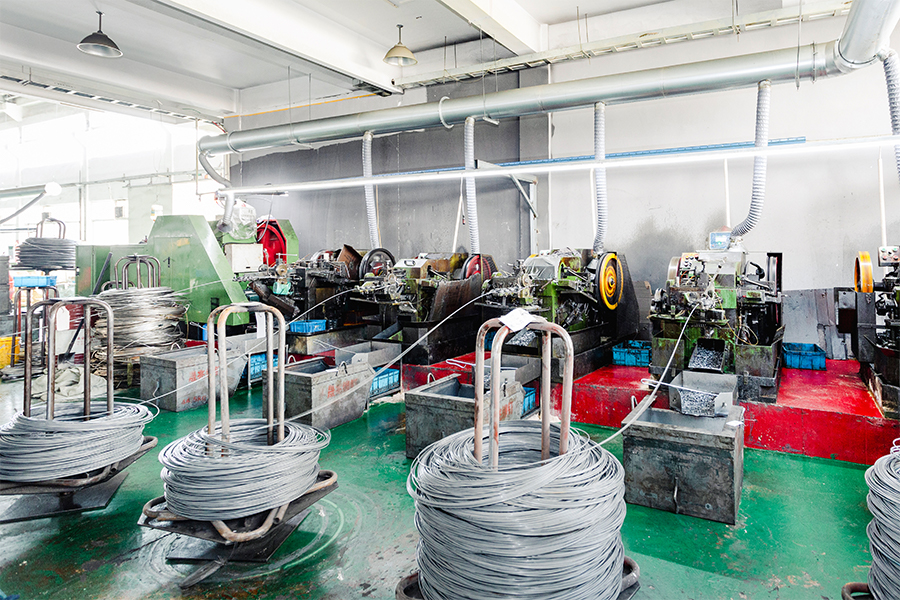

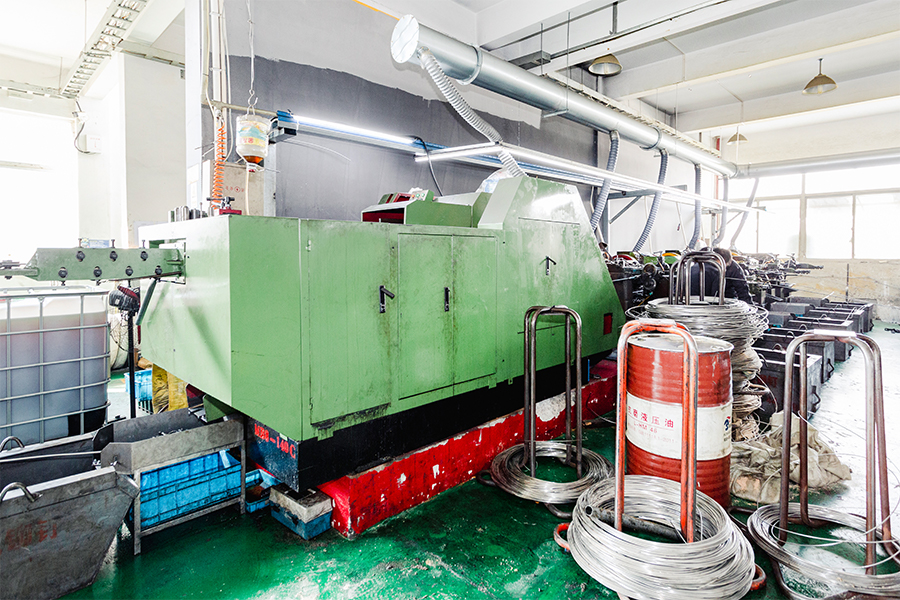

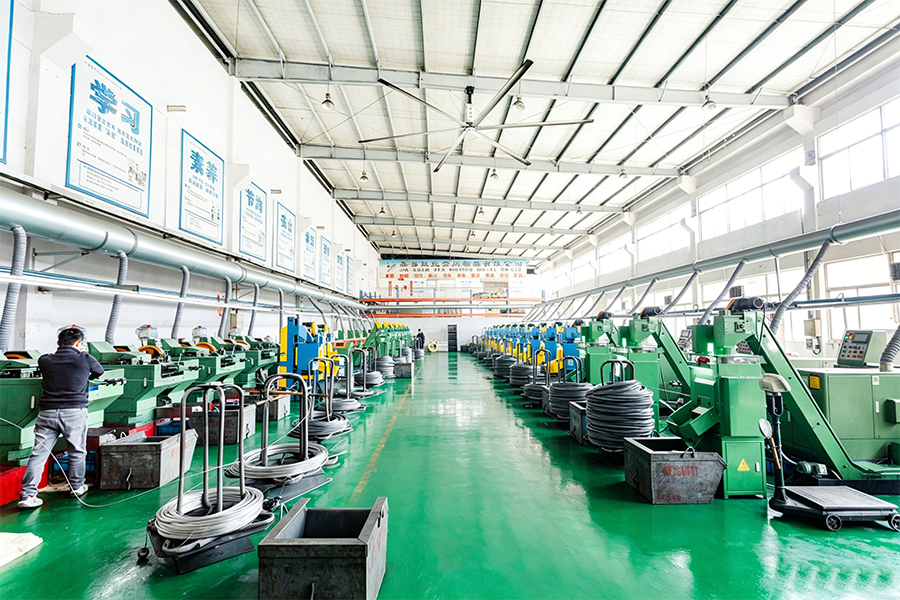

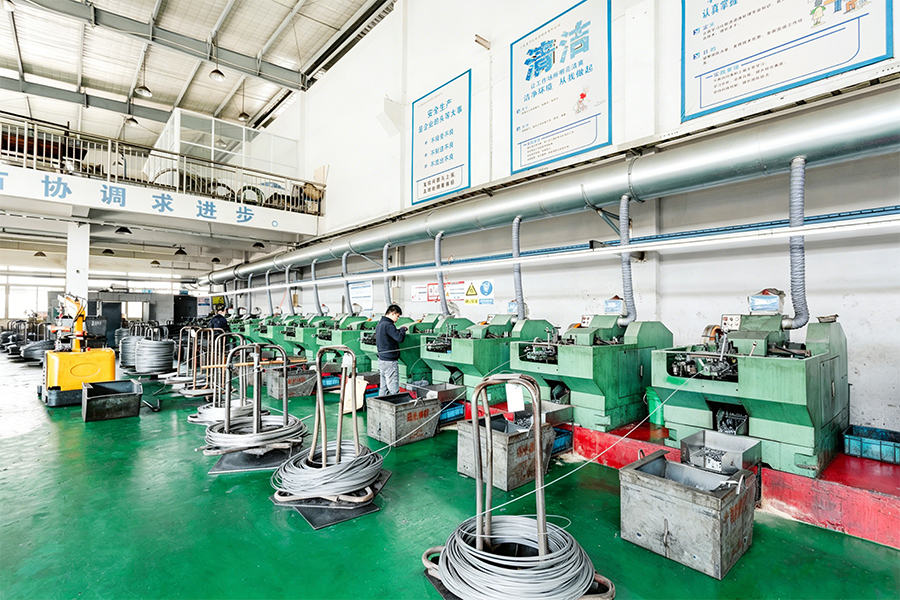

Memanfaatkan kemampuan R&D dan produksi pabrik yang kuat, kami berspesialisasi dalam paku keling, baut, mur, ring, pin, sekrup, dan berbagai suku cadang khusus non-standar berkekuatan tinggi. Rangkaian produk kami mencakup material termasuk baja tahan karat, baja paduan, paduan aluminium, tembaga, dan paduan khusus, memanfaatkan proses seperti cold heading, hot forging, dan permesinan CNC. Produk kami diekspor ke lebih dari 25 negara, melayani lebih dari 200 klien.
Chance & Union berkomitmen untuk secara mulus menghubungkan "Diproduksi di Tiongkok" dengan pasar internasional, memberikan pelanggan global solusi pengikatan terpadu mulai dari Penelitian dan Pengembangan hingga produksi massal melalui teknologi profesional dan kualitas luar biasa. Untuk kacang struktural , kami menyediakan sertifikat uji material lengkap (MTC) dan laporan uji beban bukti untuk setiap batch, memastikan kepatuhan terhadap persyaratan ASTM A563 Grade DH.
6. Pertanyaan yang Sering Diajukan (FAQ)
- Q1: Dapatkah saya menggunakan mur ASTM A194 Grade 2H sebagai pengganti mur A563 Grade DH dengan baut A490?
J: Ya. Mur hex berat ASTM A194 Grade 2H dianggap setara dengan mur ASTM A563 Grade DH dan dapat digunakan sebagai penggantinya. Namun, untuk aplikasi pelapisan, pengujian pelapisan, penyadapan berlebih, pelumasan, dan kapasitas rotasi harus memenuhi persyaratan ASTM A563. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) dapat memasok mur A563 DH dan A194 2H, dan dapat memberi saran tentang substitusi yang sesuai untuk aplikasi spesifik Anda. - Q2: Apa yang terjadi jika saya menggunakan mur Grade C dengan baut ASTM A490?
J: Ini adalah ketidakcocokan yang menciptakan tautan lemah pada sambungan. Mur Kelas C memiliki beban tahan dan kekerasan yang lebih rendah daripada yang disyaratkan untuk baut A490. Di bawah beban, ulir mur kemungkinan besar akan terkelupas sebelum baut mencapai kapasitas tarik penuhnya, sehingga menyebabkan kegagalan tersembunyi yang dapat menyebabkan kegagalan sambungan secara tidak terduga. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) sangat menyarankan untuk mengikuti aturan pencocokan kemiringan yang ditentukan untuk memastikan keamanan struktural. - Q3: Bagaimana cara memverifikasi bahwa mur Grade DH memenuhi persyaratan kekerasan?
J: Kekerasan diverifikasi melalui pengujian Rockwell (HRC) yang dilakukan pada sampel representatif dari setiap batch produksi. Hasilnya didokumentasikan dalam sertifikat uji materi. Inspektur lapangan juga dapat melakukan pengujian kekerasan portabel sebagai bagian dari jaminan kualitas, meskipun blok uji yang dikalibrasi direkomendasikan untuk keakuratannya. Zhejiang Chance & Union Impor dan Ekspor Co., Ltd. (Chance & Union) memberikan laporan uji kekerasan pada setiap pengiriman untuk mengonfirmasi kepatuhan.
